シールド材特性評価装置
| 機器番号 | 96 |
|---|---|
| 機器分類 | 電気・電子測定機器 |
| メーカー名 | 株式会社テクノサイエンスジャパン |
| 型番等 | TSES-KEC |
| 装置概要 |
KEC法（一般社団法人KEC関西電子工業振興センターで開発された測定方法）による電磁波シールド特性を 測定する装置です。 シート状の材料であれば、近傍界の電界、磁界のシールド効果を比較的容易に測定することができます。 |
| 主な仕様 |
周波数範囲：125kHz～1GHz（電界、磁界とも） 出力インピーダンス：50Ω 試料（シート）の大きさ：150mm×150mm程度、厚み：5mm以下 |
| 研修レベル |
1 研修を受講する必要はありません。利用方法の詳細は担当にご相談ください。 |
|
使用料 （1時間当たり） |
100円 |

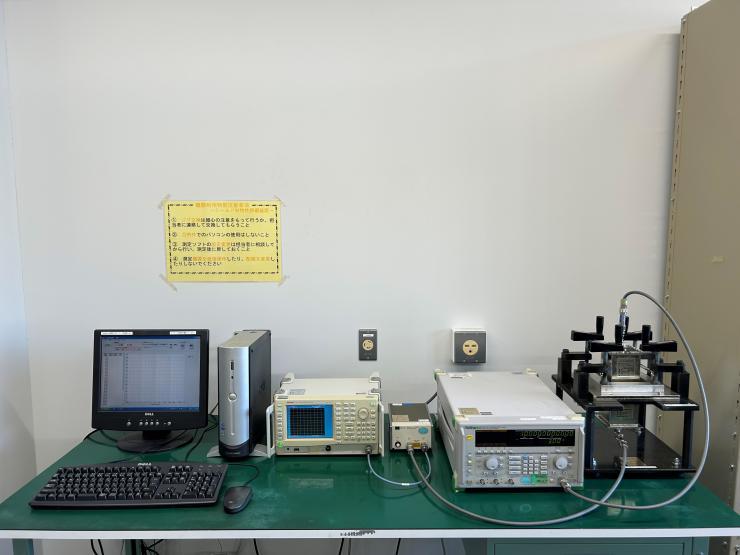

| 装置写真 |
|
| 測定事例等 |

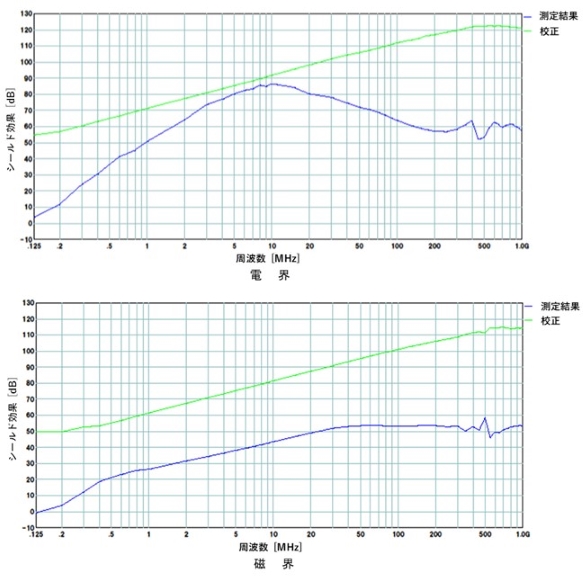

KEC法による電磁波シールド材の特性評価測定例 （サンプル品：銅箔）
|
| 備考 |
測定にはスペクトラムアナライザ、プリアンプ、高周波信号発生器が必要です。 スペクトラムアナライザ（アドバンテスト：U3741）とプリアンプ（Agilent：8447D）は、シールド材特性評価装置と ともにご利用になれますが、高周波信号発生器（アンリツ：MG3642A）は別途ご利用（有料）いただく必要があります。 |
|
本装置に関する お問合せ先 |
048-265-1421（生産技術・事業化支援室 電気・電子技術・戦略プロジェクト担当） |
※指導員の指導を受けて機器を利用する場合は、使用料の他に指導料が1時間あたり2,500円かかります。
※一部の機器は、事前に研修を受ける必要があります。詳しくは、研修の受講方法をご覧ください。
※機器の利用時に必要となる一部の消耗品については、使用量に応じて実費精算できます。詳しくは、消耗品精算をご覧ください。
