川越13：初めて学ぶリレーシーケンス（制御回路入門）

講習概要

概要
コード	川越13
講習名	初めて学ぶリレーシーケンス（制御回路入門）
日程	令和8年9月26日（土曜日）,27日（日曜日）全2日間
時間	9時00分～16時00分（昼間）全12時間
定員	20名（申込みが多数の場合、在職者を優先とした抽選）
受講料	4,500円（支払期間令和8年9月7日から9月21日まで）
申込み受付期間	令和8年8月1日（土曜日）～8月10日（月曜日）9月14日（月曜日）
講習内容	シーケンス制御回路の仕組みや回路作成の基礎知識の習得（制御のしくみ、電気の基礎、測定器の使い方、制御機器、図記号・文字記号、シーケンス図、配線方法、基本回路、自己保持回路、インターロック回路、タイマ回路）
対象者	制御回路、リレーシーケンスを初めて学ぶかた
教科書	やさしいリレーとシーケンサ（改訂3版）（オーム社） 2,750円（税込） ISBN：978-4-274-21672-5 （講習前に各自ご用意ください。テキストは変更になる場合があります。受講許可通知書で書名をご案内します。）

第一種電気工事士試験の制御分野の出題問題について

第一種電気工事士試験ではシーケンス制御が問題として出題されることがあります。この講習は試験対策講習ではありませんが、第一種電気工事士試験の学習に役立ちます。

試験問題のシーケンス図部分の抜粋

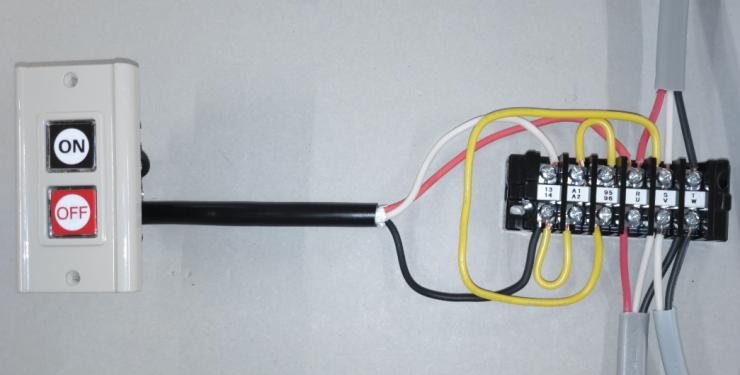

試験課題完成

実機を使った配線

モータの運転、停止回路です。

ONボタンを押せばONボタンを離してもMCが接点ON（動作）し続けてモータが動作し続けます。OFFボタンを押せばMCが接点OFF（復帰）してモータが停止します。モータに過電流が流れるとTHRが接点OFF（動作）しますので、モータが停止します。


試験問題配線図抜粋	実機を使った配線（配線図の省略部分は機器、配線なし）

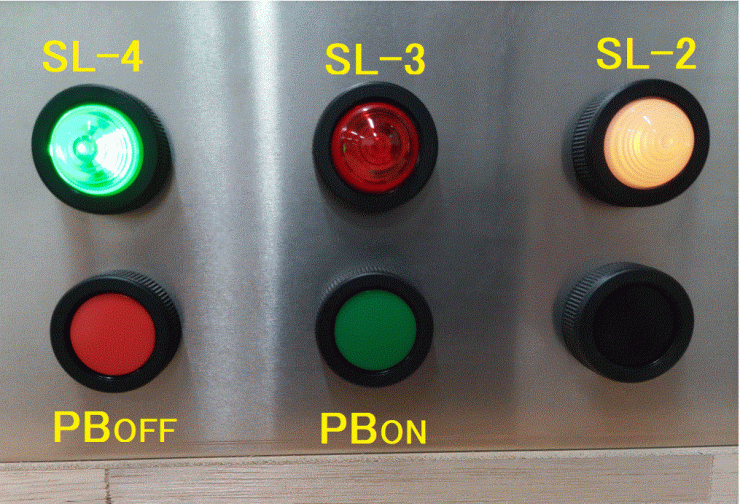

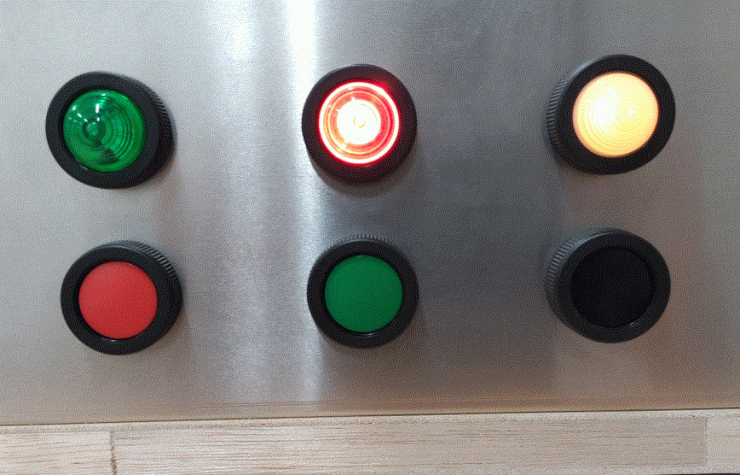

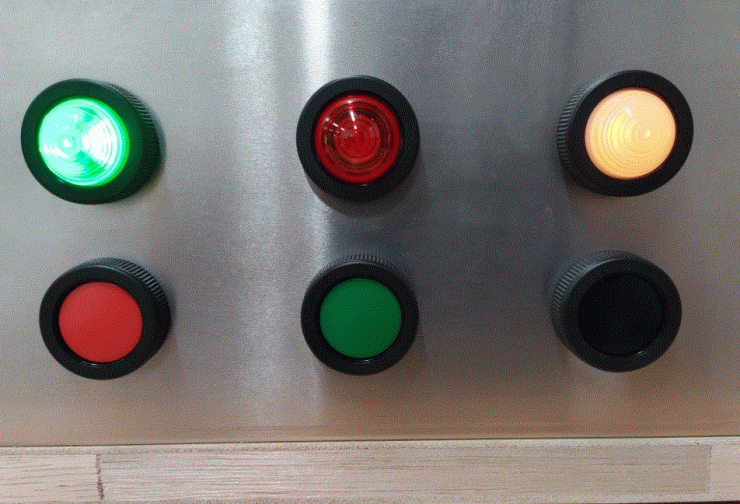

MCCBをONにした状態	PB_ONを押した後の状態	TLR（タイマ）設定時間経過後の状態またはTLR（タイマ）設定時間経過前にPB_OFFを押した状態
PB_ONを押してモータが動作した後、タイマの設定時間を経過すると自動的にモータが停止する回路です。 SL-2は電源表示、SL-3は運転表示、SL-4は停止表示です。
